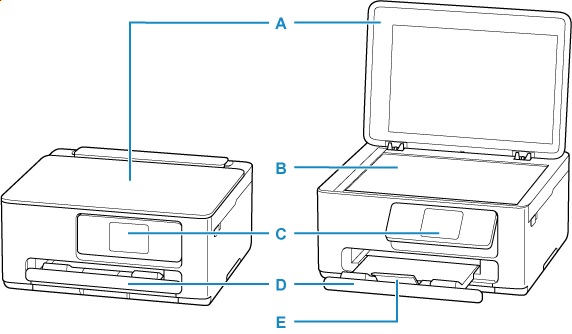

ภาพด้านหน้า

A: ฝาครอบเอกสาร

เปิดเพื่อวางต้นฉบับไว้บนแท่นวาง

B: แท่นวาง

ป้อนต้นฉบับในที่นี่

C: แผงการทำงาน

ใช้เปลี่ยนการตั้งค่าของเครื่องพิมพ์หรือใช้ควบคุม แผงถูกดันเปิดโดยเทรย์ออกกระดาษก่อนที่จะเริ่มการพิมพ์

• แผงการทำงาน

D: เทรย์ออกกระดาษ

กระดาษที่พิมพ์ถูกจ่ายออกมา ดึงออกก่อนการพิมพ์

E: ส่วนขยายของเทรย์ออกกระดาษ

เปิดเพื่อรองรับกระดาษที่ออกมา

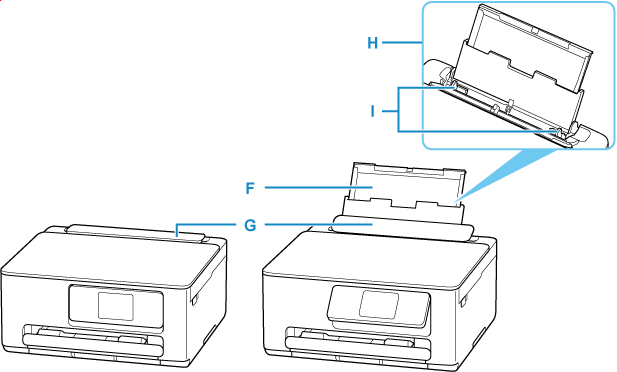

F: ฐานรองกระดาษ

ทำให้ยืดเพื่อป้อนกระดาษลงในเทรย์ด้านหลัง

G: ฝาครอบช่องป้อนกระดาษ

ป้องกันไม่ให้สิ่งใดตกลงไปในช่องป้อนกระดาษ

เปิดเพื่อเลื่อนแถบกำหนดแนวกระดาษ และปิดก่อนการพิมพ์

H: เทรย์ด้านหลัง

สามารถป้อนกระดาษขนาดและประเภทเดียวกันตั้งแต่สองแผ่นขึ้นไปพร้อมกันได้ เครื่องจะจ่ายกระดาษทีละแผ่นโดยอัตโนมัติ

• การป้อนกระดาษภาพถ่าย/กระดาษธรรมดาในเทรย์ด้านหลัง
• การป้อนซองจดหมายในเทรย์ด้านหลัง

I: แถบกำหนดแนวกระดาษ

ให้จัดทั้งสองด้านของชุดกระดาษ

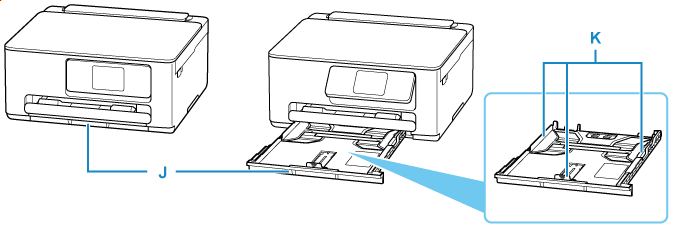

J: กลักกระดาษ

ป้อนกระดาษธรรมดาขนาด A4, B5 หรือ A5 ลงในกลักกระดาษ และใส่เข้าไปในเครื่องพิมพ์

• การป้อนกระดาษธรรมดาในกลักกระดาษ

K: แถบกำหนดแนวกระดาษ

ให้จัดด้วยด้านขวา/ด้านซ้าย/ด้านหน้าของชุดกระดาษ
